Introdução

Trata-se do quadro de distribuição de energia elétrica, adotam-se no mercado como RPP (Remote Power Panel) e/ou PDU (Panel Distribuition Unit). Tem uma forte aplicação em projetos para ambientes de missão crítica, em segmento de TI / Data Centers. Sabendo da criticidade e da flexibilidade destes ambientes, a Compact projetou o PDEi, uma solução com base plug in para minidisjuntores de 3kA, podendo ser substituídos sem impacto aos demais circuitos elétricos. O projeto pode ser customizado para atender diversos cenários, utilizamos acessórios de alta tecnologia garantida por fabricantes renomados no mercado, contudo, a certeza de confiabilidade ao projeto do nosso Cliente.

Projeto Construtivo

Os projetos são customizados e executados seguindo as normas vigentes NR-10, NR-12, IEC/NA 60898-1, IEC60947-5-5, EN418, NBR IEC 60439 e 61439. A montagem é feita em quadros e/ou painéis. Os barramentos são construídos por barras de cobre eletrolítico com alto teor de pureza, adequadamente dimensionados e fixados para resistir aos esforços das máximas correntes de curto circuito, com aplicação de termocolhível nas cores padrão ABNT, conforme abaixo:

• Fase R= Azul escuro
• Fase S= Branco
•  Fase T= Violeta
• Neutro= Azul escuro
• Terra = Verde Principais Componentes da Solução
• Disjuntores de caixa moldada
• Minidisjuntores
• Supressor de surto monofásico
• Multimedidor para medições de grandezas elétricas e interface modbus RTU
• Dispositivo diferencial residual
• Transformador de corrente
• Base Plug in DIN
•  Kit barramentos de cobre eletrolítico

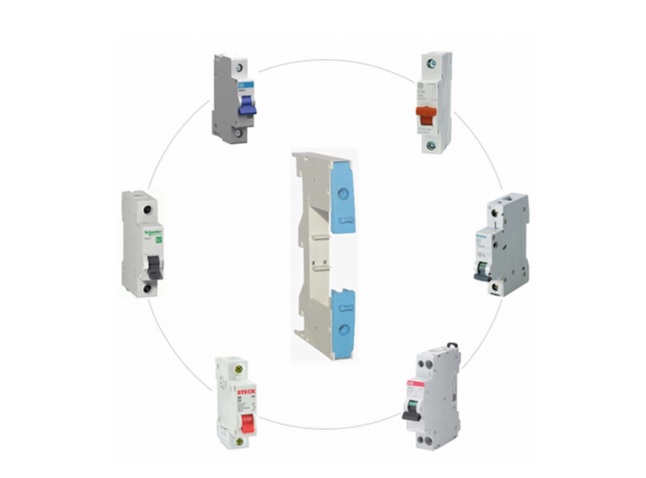

Solução Plug in

A solução permite a substituição do disjuntor com o sistema energizado, conta com um diferencial, as bases plug in são universais e podem ser utilizados fabricantes diferentes de disjuntores, mantendo a solução flexível. A solução acompanha conectores do tipo faca para os minidisjuntores, com simples engate de barramento. As bases plug in, atendem para disjuntores monopolar, bipolar e tripolar, com corrente máxima de até 63A
